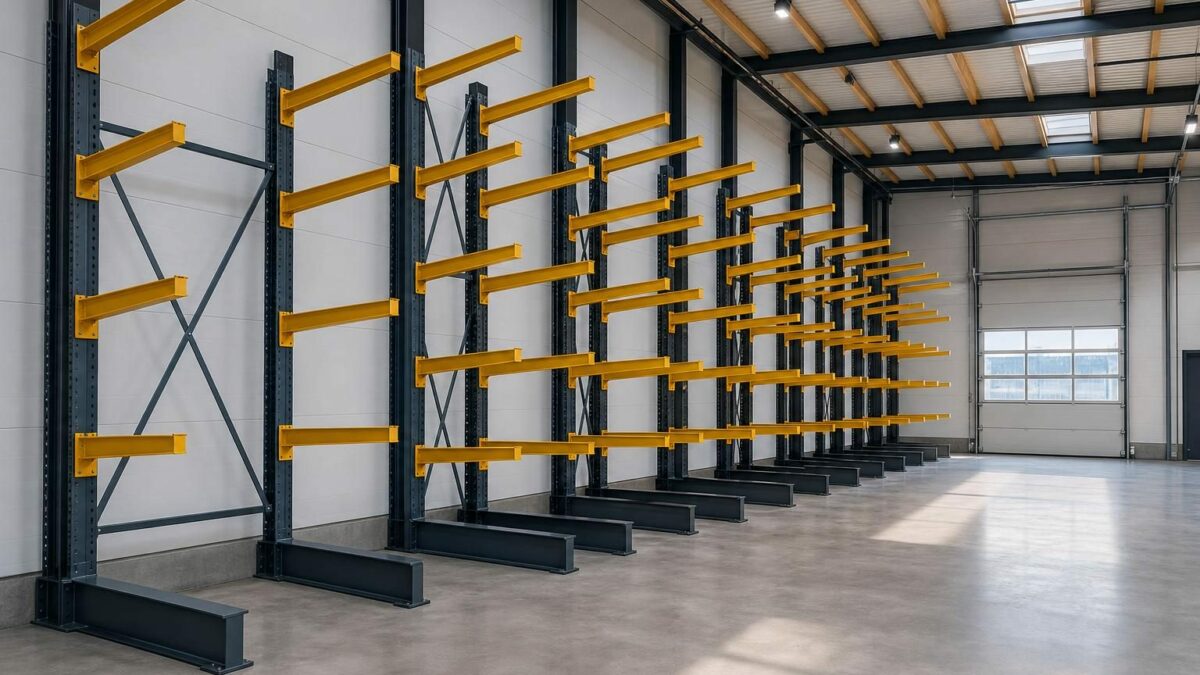

Jeżeli jak obliczyć nośność regału wspornikowego przed zakupem nie jest jasne na etapie doboru, łatwo zamówić konstrukcję, która formalnie „ma udźwig”, ale w praktyce nie wytrzyma sposobu składowania, długości towaru albo pracy wózka. Taki błąd kończy się nie tylko problemem organizacyjnym, lecz także ryzykiem odkształceń, ograniczeniem pojemności i koniecznością szybkiej wymiany wyposażenia.

W magazynie liczy się nie sama deklaracja producenta, ale realny układ obciążeń: masa pojedynczego elementu, liczba sztuk na ramieniu, rozstaw wsporników, wysokość składowania i sposób pobierania towaru. Dopiero z tych danych powstaje liczba, która pomaga ocenić, czy regał będzie pracował bezpiecznie w konkretnej strefie magazynu.

Najpierw ustal, co faktycznie będzie leżało na wspornikach

Do obliczeń nie wystarczy wiedzieć, że składowane są na przykład rury, profile albo deski. Trzeba spisać dokładny typ towaru, bo jeden asortyment może mieć bardzo różną masę przy podobnej długości. Rura stalowa, profil aluminiowy i paczka listew drewnianych mogą zajmować tę samą przestrzeń, ale obciążać regał w zupełnie inny sposób.

Na tym etapie warto zebrać cztery parametry: masę jednostkową, długość elementu, sposób pakowania oraz maksymalną liczbę sztuk na jednym poziomie. Jeśli towar bywa przyjmowany w wiązkach, a wydawany pojedynczo, trzeba przyjąć układ najcięższy z realnie występujących, a nie średnią z dokumentów magazynowych.

Praktycznie oznacza to, że przed zakupem trzeba odpowiedzieć na pytanie: czy regał ma obsługiwać materiał lekki, ale długi, czy raczej ciężki i punktowo obciążający wsporniki. To rozróżnienie decyduje o doborze ramion, ich długości oraz rozstawu kolumn.

Policz obciążenie jednej pary wsporników, a nie tylko całego regału

Najczęstszy błąd polega na patrzeniu wyłącznie na nośność całej konstrukcji. Tymczasem regał wspornikowy pracuje warstwowo, a krytyczny bywa pojedynczy wspornik albo jedna sekcja robocza. Jeśli producent podaje nośność na ramię, trzeba sprawdzić, czy ta wartość dotyczy obciążenia równomiernie rozłożonego, czy skupionego bliżej końca ramienia.

W praktyce obliczenie wygląda prosto: masa składowanego towaru na poziomie dzielona przez liczbę wsporników nośnych da orientacyjne obciążenie jednej strony. To jednak tylko punkt wyjścia, bo przy długich elementach ciężar rzadko rozkłada się idealnie równomiernie. Jeżeli materiał wysuwa się poza część podparcia albo jest odkładany z jednej strony, realne obciążenie rośnie po tej stronie konstrukcji.

W magazynach z długim asortymentem przydaje się analiza podobna do tej, którą opisuje regał wspornikowy na długie elementy — bo właśnie geometria towaru często decyduje o doborze nośności bardziej niż sama jego masa.

Sprawdź moment zginający, bo masa to nie wszystko

Przy regałach wspornikowych sama waga towaru nie daje pełnego obrazu. Istotny jest jeszcze moment zginający, czyli wpływ ciężaru działającego w oddaleniu od słupa nośnego. Im dłuższe ramię i im dalej od kolumny przesunięty środek ciężkości ładunku, tym większe obciążenie konstrukcji. To właśnie dlatego dwa regały o identycznej nośności katalogowej mogą zachowywać się inaczej w magazynie.

Jeżeli na jednym ramieniu ma leżeć ciężka belka stalowa o długości kilku metrów, a na drugim krótki i lekki profil, nie można przyjąć prostego średniego obciążenia. Trzeba liczyć wariant najtrudniejszy: maksymalną masę na najdłuższym wysięgu. W praktyce to on decyduje o ugięciu ramienia, stabilności sekcji i komforcie bezpiecznego odkładania materiału.

Przy zakupie warto poprosić dostawcę o informację, czy nośność została określona dla obciążenia równomiernie rozłożonego, czy dla punktowego. Taka różnica może przesądzić o tym, czy regał nadaje się do konkretnego asortymentu, czy będzie pracował na granicy dopuszczalnych parametrów.

Uwzględnij wysokość składowania i rozstaw ramion

Nośność regału wspornikowego nie jest stała dla każdego układu. Wraz ze wzrostem liczby poziomów rośnie wpływ ciężaru na całą konstrukcję, a także znaczenie stabilności podstawy. Jeśli regał ma być wysoki, obciążenie pojedynczej sekcji może wymagać dodatkowego przewymiarowania nawet wtedy, gdy pojedyncze ramiona mieszczą się w katalogowej nośności.

Równie ważny jest rozstaw wsporników. Zbyt duży odstęp może powodować ugięcia materiału, a zbyt mały niepotrzebnie ograniczy pojemność. W obliczeniach trzeba zatem połączyć dwie rzeczy: ciężar jednej warstwy i długość odcinka, który ma być podparty. Jeśli towar jest podatny na wygięcie, na przykład długie profile lub listwy, bezpieczniej przyjąć gęstszy układ ramion niż wynika to wyłącznie z masy.

Właśnie na etapie doboru wymiarów i nośności przydaje się wiedza z artykułu jak dobrać wymiary i nośność do rodzaju składowania, bo wysokość, szerokość i wysięg tworzą jedną zależność, a nie trzy niezależne decyzje.

Dodaj zapas, ale nie licz go „na oko”

W obliczeniach nośności potrzebny jest zapas bezpieczeństwa, jednak nie powinien być ustalany intuicyjnie. Zapas wynika z kilku czynników: nierównomiernego odkładania materiału, pracy wózka, różnic w masie partii, a także zużycia elementów eksploatacyjnych. Jeżeli regał ma pracować w intensywnym obiegu, margines powinien być większy niż przy składowaniu buforowym.

Dobrym podejściem jest przyjęcie scenariusza maksymalnego, a nie średniego. Jeśli jeden poziom zwykle mieści 800 kg, a w szczycie może dojść do 1000 kg, projekt trzeba opierać na tej drugiej wartości. Inaczej regał będzie prawidłowy tylko na papierze, a w praktyce jego użytkowanie wymusi ograniczenia w procesie magazynowym.

Warto też sprawdzić, czy obciążenie dotyczy jednego ramienia, jednej sekcji czy całego ciągu. To nie jest detal, bo błędne odczytanie jednostki prowadzi do nadmiernego dociążenia konstrukcji. Przy przeglądzie ofert dobrze jest poprosić o parametry zapisane wprost, bez skrótów interpretacyjnych.

Porównaj nośność katalogową z realnym ruchem w magazynie

Regał, który w statyce wydaje się wystarczający, może okazać się niewygodny w eksploatacji. Trzeba więc przeanalizować nie tylko masę składowanego towaru, ale też sposób pracy: odkładanie z poziomu posadzki, pobieranie wózkiem, przejazdy między rzędami i częstotliwość manipulacji. Każdy z tych elementów zwiększa ryzyko uderzenia w słup lub ramię.

Jeśli magazyn obsługuje długie elementy, ważna jest również szerokość korytarza roboczego. Zbyt ciasna przestrzeń zmusza operatora do korekt manewru, a to z kolei zwiększa szansę na uszkodzenie ramion albo odsunięcie towaru poza optymalne podparcie. Wtedy nawet poprawnie dobrana nośność traci znaczenie, bo problemem staje się eksploatacja, nie sam projekt.

Na tym etapie warto powiązać obliczenia z logistyką całego obiektu. Dobre tło dla takiego spojrzenia daje tekst o optymalizacji magazynu, bo nośność regału ma sens tylko wtedy, gdy pasuje do układu przepływu towaru i sposobu kompletacji.

Jak wygląda praktyczna checklista przed zamówieniem

Przed złożeniem zamówienia dobrze przejść przez krótką listę kontrolną. Dzięki temu łatwiej wyłapać braki w danych i uniknąć dopłaty za późniejsze przeróbki konstrukcji.

• masa pojedynczego elementu i masa pełnej jednostki składowania,
• długość towaru oraz jego punkt ciężkości,
• liczba poziomów i planowana wysokość składowania,
• rozstaw wsporników i długość ramienia,
• maksymalne obciążenie na poziomie, sekcji i całym regale,
• warunki pracy: wózek, ręczne pobieranie, strefa buforowa czy kompletacyjna.

Jeżeli choć jeden z tych punktów nie jest znany, nie należy zgadywać. Lepiej poprosić dostawcę o wariant obliczony na podstawie realnych danych niż zamawiać rozwiązanie „z zapasem”, który później okazuje się pozorny. W magazynie zapas ma znaczenie tylko wtedy, gdy wynika z obliczeń, a nie z deklaracji handlowej.

Bezpieczna decyzja zaczyna się od parametru, nie od ceny

Przy zakupie regału wspornikowego cena bywa myląca, bo tańsza konstrukcja może wymagać większych ograniczeń użytkowych albo krótszego okresu eksploatacji. Najpierw trzeba potwierdzić nośność dla konkretnego asortymentu, a dopiero potem porównywać ofertę. W przeciwnym razie kierownik logistyki wybiera rozwiązanie pozornie korzystne, które po wdrożeniu zaczyna blokować składowanie lub wymaga ograniczenia ładunku.

Jeżeli dokumentacja producenta nie odpowiada na pytanie, jak rozkłada się nośność przy Twoim typie towaru, warto poprosić o obliczenie wariantu roboczego przed zakupem. To prostsze i tańsze niż korekta po montażu. W praktyce właśnie od tego etapu zależy, czy regał będzie obsługiwał magazyn bez przestojów, czy stanie się miejscem ciągłych kompromisów.

Jeżeli planujesz wdrożenie, sprawdź nie tylko deklarowaną nośność, lecz także obciążenie pojedynczego ramienia, wysokość układu i sposób manipulacji towarem. Dopiero taki komplet danych pozwala kupić regał wspornikowy, który pasuje do pracy magazynu, a nie tylko do karty katalogowej.
